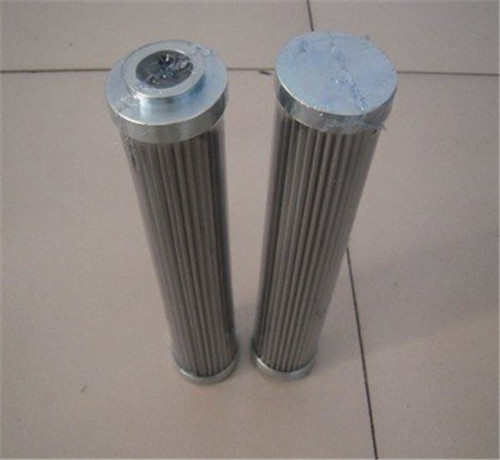

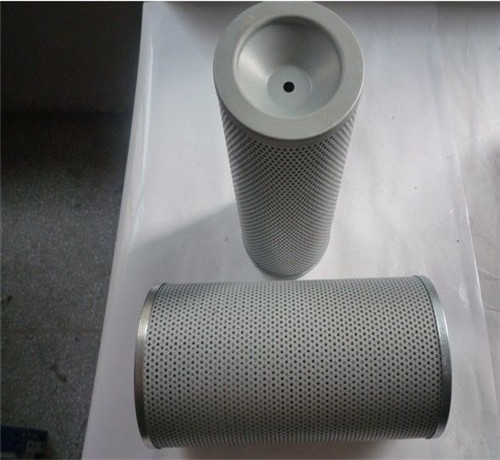

黎明液壓濾芯SFX-1300X10
黎明液壓油濾芯型號：SFX-60X* SFX-110X* SFX-160X* SFX-240X* SFX-330X* SFX-500X* SFX-660X* SFX-850X* SFX-950X* SFX-1300X*,*代表過濾精度10-30um，更多技術敬請垂詢我廠。
黎明液壓濾芯安裝
黎明液壓濾芯直接安裝在油箱上，簡化了系統的管路，節省空間，使系統布置更為緊湊。帶有自封閥：檢修系統時，油箱里的油液不會回流。更換液壓濾芯時，能把液壓濾芯內的污染物一同帶出油箱，使油液不會外流。 帶有旁通閥，當液壓濾芯被污染物堵塞導致壓差達時，如不能馬上更換液壓濾芯，設在液壓濾芯頂部的旁通閥會自動開啟，其壓差為0，保護系統正常工作。帶有磁性裝置：可濾除回油油液中1LJm以上的鐵磁性顆粒。
黎明液壓濾芯結構
按黎明濾芯的功能分為：過濾濾芯、聚結濾芯、分離濾芯、吸附濾芯。 2、按過濾的介質分為：航油濾芯、工業油濾芯、烴濾芯、水濾芯、氣濾芯。 液壓濾芯的種類較多，主要結構由端蓋、骨架、濾材、密封件組成。特殊結構需要按特殊結構要求進行增加，例如；黎明液壓濾芯旁通閥、提手、尼龍?jiān)鷰?、卡箍、纏繞帶等特殊要求。濾芯工作原理及濾芯參數：過濾器濾芯為雙級過濾,兩只濾芯精度分別為10μm和25μm,正常工作狀態時,潤滑油經過10μ濾芯過濾，當10μm濾芯堵塞,差壓≥4bar時,單向閥打開,潤滑油經過25μm濾芯過濾.過濾器前后差壓有差壓發訊器監控,當差壓≥3bar時發訊,提示更換黎明液壓油濾芯。(注意:當潤滑系統剛啟動,潤滑油溫度未達到正常工作油溫(40℃)要求時,油液黏度高,通過過濾器濾芯時可能會形成比較高的壓差,此時差壓發訊器訊號僅作參考,不作為動作信號.)過濾器前有測壓接頭,可用壓力表測系統壓力;過濾器頂部有排氣閥,用于排除潤滑油中的氣體.釬焊式冷卻器為優質不銹鋼板片生產，用于進行水油熱交換. 潤滑裝置工作工作油泵向系統提供壓力潤滑油,潤滑油經過單筒雙精度過濾器后到溫控閥該溫控閥,根據潤滑油的溫度控制潤滑油的流向當溫度＜45℃時潤滑油直接進入齒輪箱;當溫度≥45℃時溫控閥開始動作使得潤滑油經冷卻器冷卻后再進入到齒輪箱.在齒輪箱的入口裝有壓力傳感器(設定值0～0.6bar可調)用于檢測潤滑油的壓力.泵出口設有安全溢流閥,系統壓力≥12bar時,安全溢流閥開啟,回油到齒輪箱。 <>
