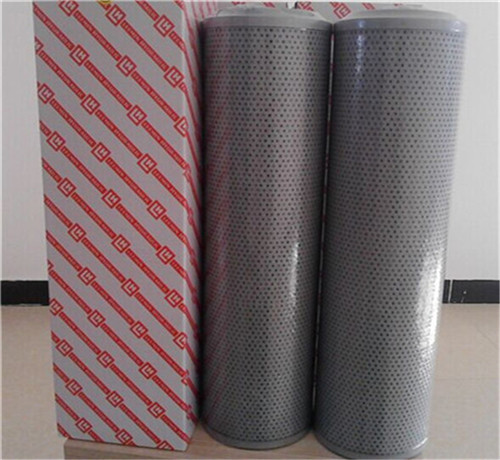

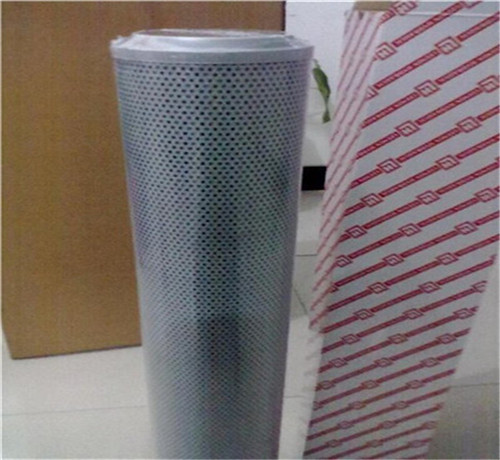

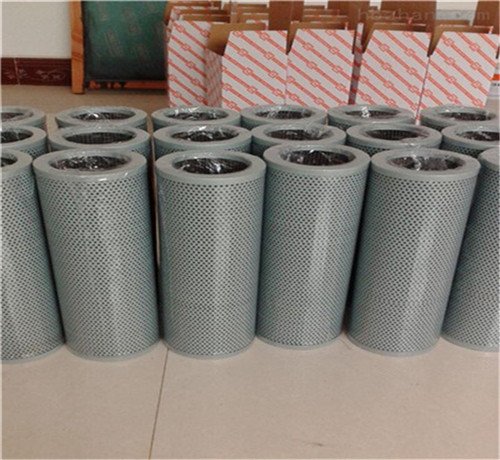

黎明液壓濾芯HDX-250X10是采用氬弧焊或銅焊工藝組成；現代的絕大多數過濾器濾芯很少是金屬材料，它們都是非金屬纖維并且是用樹脂膠液粘接而成。
黎明液壓濾芯系統布置
對于一個液壓系統來說，三種主過濾器即在吸油管路上、壓力管路上、回油管路上以及泵殼體回油管路上。如果系統復雜，管路又多又長，則應在一些比較重要的伺服作動系統中或重要的分系統中設置一些最后機會過濾器。 黎明液壓濾芯系統合理布置主要表現一下幾點：（1）HDX-250X10壓力管路過濾器的過濾精度，是根據控制雜質顆粒尺寸使之不會造成元件內部表面磨損來確定的。高壓會使小顆粒擠入機件間隙，所以它的精度高。它要滿足通過泵的最大流量或滿足較大的納污容量等要求。為了能充分應用泵的工作壓力，在這種管路中的過濾器不裝旁通閥，其濾芯的壓扁壓力為工作壓力的1.5倍，如用于21mpa系統中的濾芯，其壓扁壓力應為31.5Mpa，這是為了防止系統產生瞬間脈動增壓。
黎明液壓濾芯使用過程
管路中的過濾器是防止系統中產生的或夾帶的雜質回到油箱，以免其被泵吸入又重新回到系統。這種過濾器有時也兼作系統加油過濾器。油泵殼體回油線路是將潤滑或冷卻油泵的油液導回油箱。由于這條線路的油液包含了絕大部分油泵磨損顆粒，所以通常是系統中最臟的油路，在這條線路上所采用的過濾器應該有較高的精度和足夠的納污容量。而且壓力降應該很小以防止在泵的殼體內產生過高的反應。HDX-250X10有些設計有人員并沒有充分認識到這個過濾器的作用，常常采用一個比較粗的網濾來降低壓力降和濾芯的尺寸。如果油泵一旦損壞，這種粗濾不能防止大量的污染物回到油箱，而且黎明液壓濾芯也可能被壓扁。所以目前對這條線路上的過濾器已做了改進，通過提高精度和降低壓降來解決實際工作中存在的問題。
